Das „Universal-PLC“ Team ist eine Gruppe angehender Techniker, die sich auf eine universelle Anbindung, verschiedener Steuerungen, an verschieden Anlagen spezialisiert hat. Da das aktuelle Bildungssystem an der BBS1 in Mainz etwas veraltet ist, soll eine universelle Anbindung der Steuerungen, die zum Programmieren im Unterricht dienen, an verschiedene Anlagen realisiert werden. Das hat den Vorteil, da nicht jeder Schülerarbeitsplatz gleich ausgestattet ist, jeder Schüler sich dennoch mit jeder Anlage verbinden und auch programmieren kann. Mit diesem Projekt wollen wir den Schülern ermöglichen, aktiv an dem Unterricht mit praxisnaher Programmierung teilzunehmen und zu gestalten.
Zeitplanung
Ausgangszustand
Die vorhandenen Schaltkästen

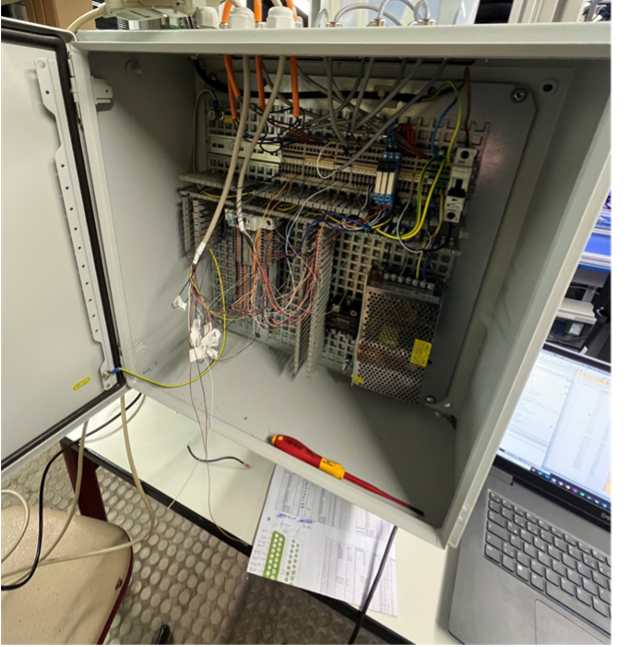

Phoenix Contact Schaltkasten

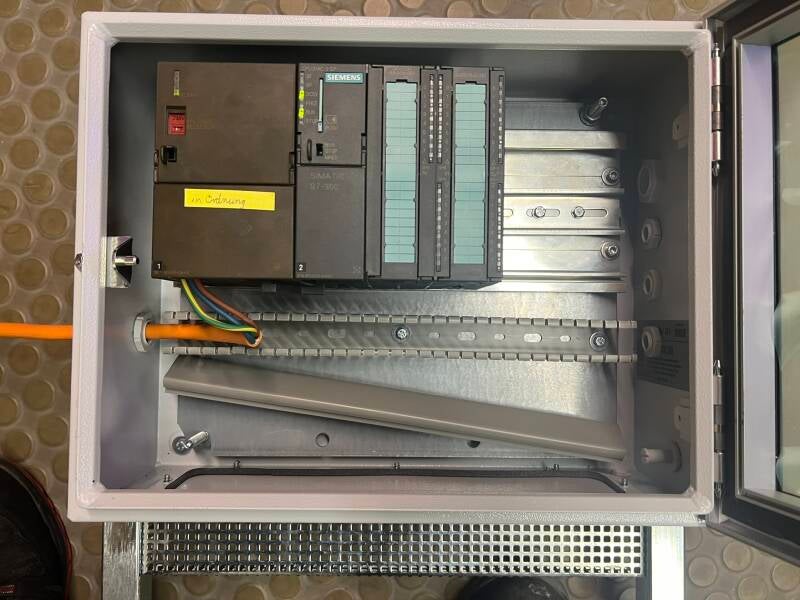

Siemens Schaltkasten
Jeweils einen Schaltkasten für die

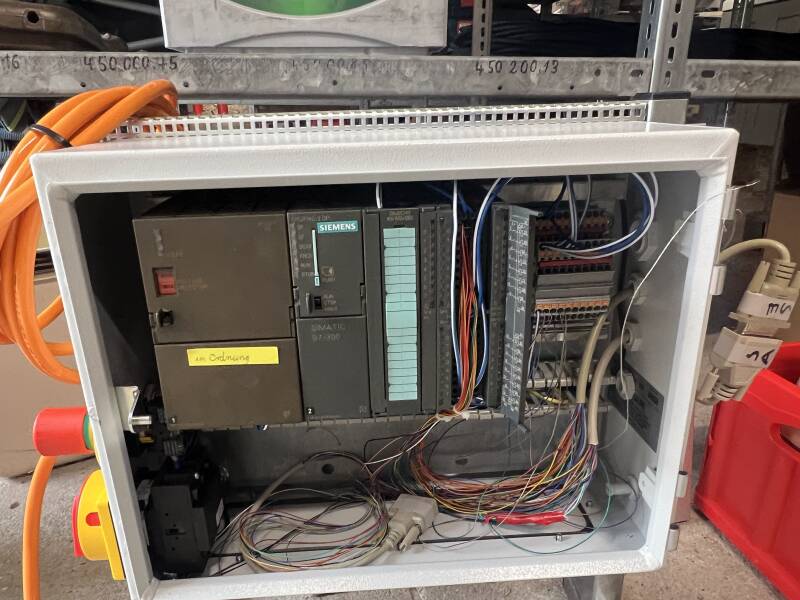

SIEMENS Simatic S7-300
und

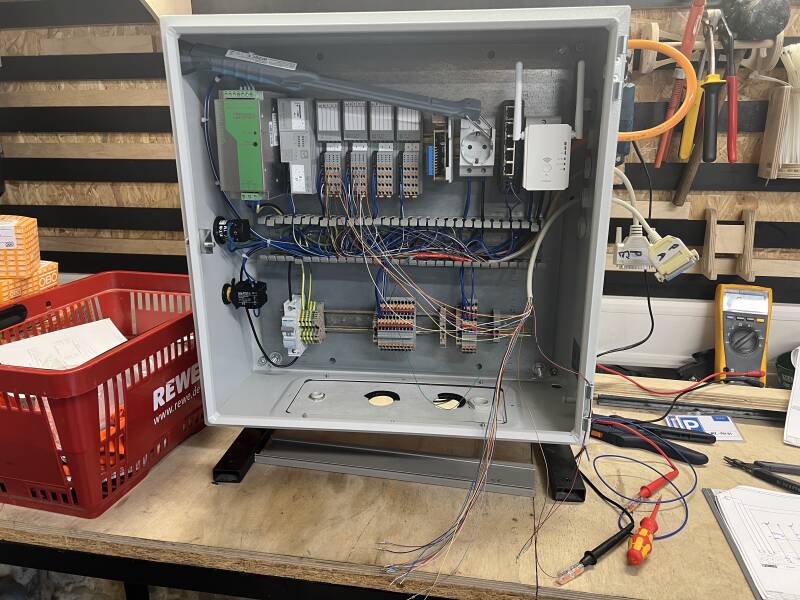

PLCNext von Phoenix Contact
Die vorhandenen Anlagen

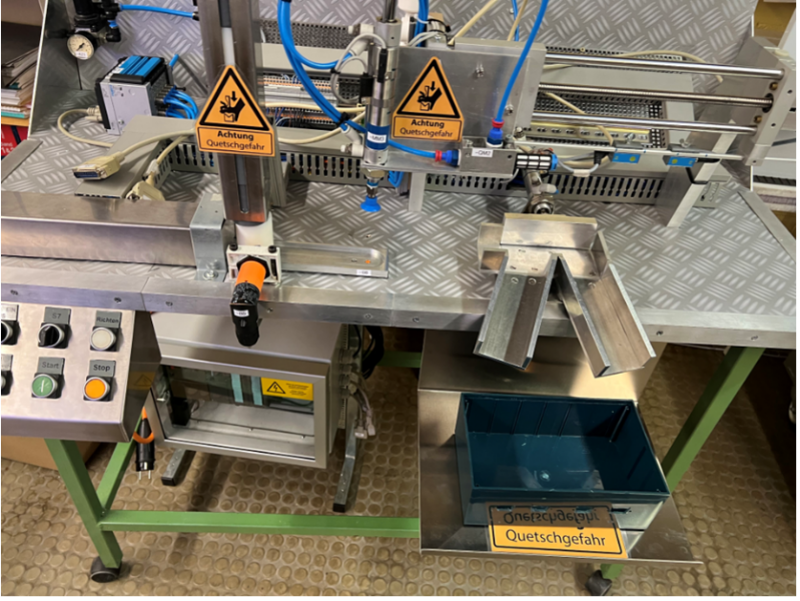

Sortieranlage
Füllstandanlage
Es handelt sich hierbei um eine

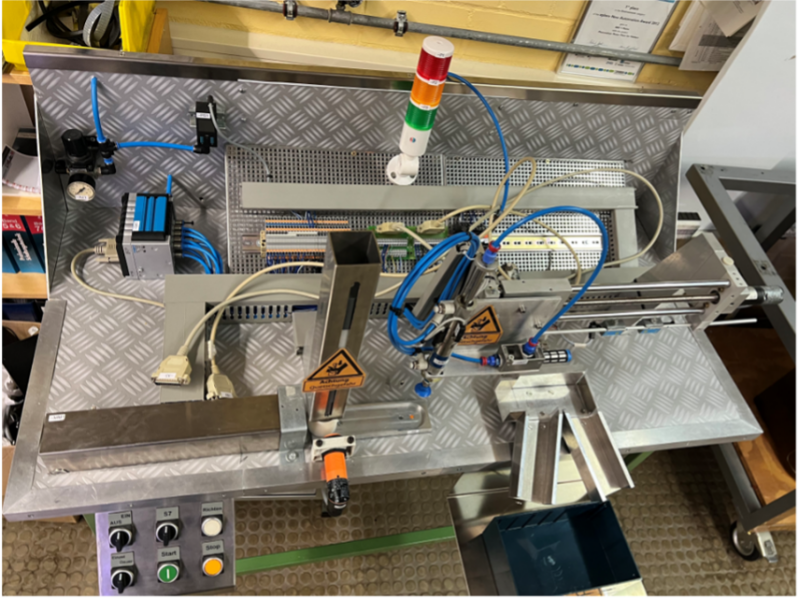

Sortieranlage
und
eine Füllstandanlage
Das Ziel
Die Anwender erhalten eine Möglichkeit den Umgang mit der Steuerungstechnologie von verschieden Herstellern an verschiedenen Anlagen zu erlernen. Hierfür wird im Rahmen des Projekts sämtliche Informationen sowie Aufgaben, Dokumentationen und Tutorials zu Verfügung gestellt.
Weiterer Verlauf
Bestückung der
einzelnen
Schaltkästen

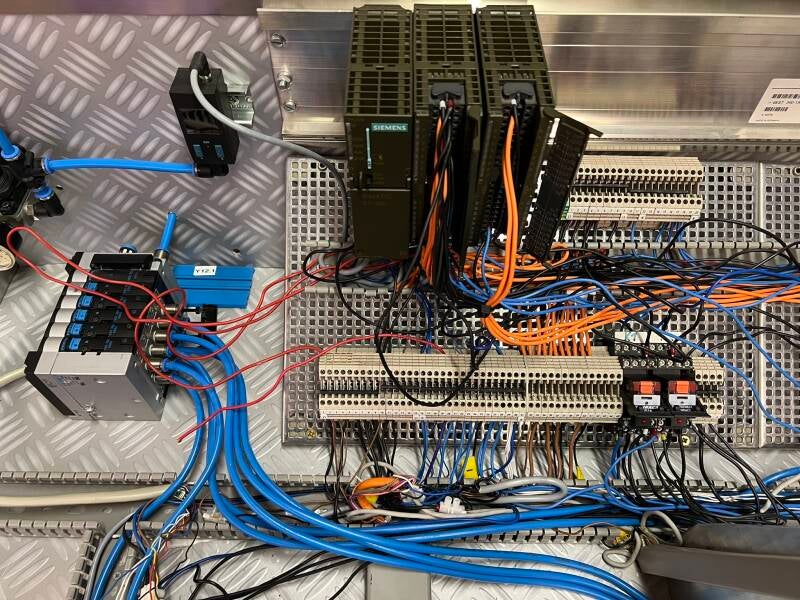

Beginn der Neuverdrahtung der Sortieranlage:
Verdrahtung der Schaltkästen:
Erste Testprogrammierungen der Steuerungen:
Fertigstellung der Schaltkästen:
Fertigstellung der Sortieranlage:
Beginn der Neuverdrahtung der Füllstandanlage:
Fertigstellung der Füllstandanlage:
Video zur Veranschaulichung der Sortieranlage:
Referenzfahrt:
Einzelfahrt:
Dauerbetrieb:
Video zur Veranschaulichung der Füllstandanlage:
Dauerbetrieb der Befüllung:
